[Tips] Khoảng thời gian từ lúc – Làm sạch bề mặt đến khi sơn phủ

Thông số kỹ thuật lớp phủ và tài liệu thường chứa các quy định về khoảng thời gian tối đa mà bề mặt thép đã chuẩn bị có thể vẫn không được sơn phủ.

Bài viết này đề cập đến “thời gian từ lúc chuẩn bị bề mặt đến sơn lót”.

Các yêu cầu chung, thảo luận về mục đích của các yêu cầu, trình bày các tài liệu tham khảo trong ngành, câu hỏi về sự thay đổi trong các khoảng thời gian.

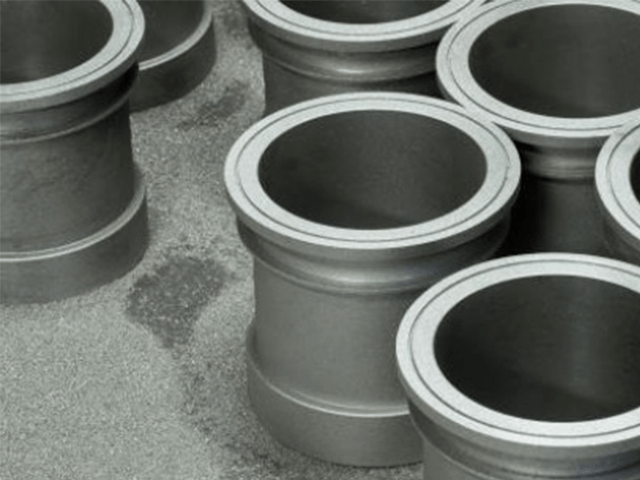

Sản phẩm ống thép công nghiệp chuẩn bị sơn phủ
Sản phẩm ống thép công nghiệp chuẩn bị sơn phủ

Các yêu cầu tiêu chuẩn chung về thời gian

  • Không có khoảng thời gian “tiêu chuẩn” nào trong đó một bề mặt phải được sơn phủ sau khi hoàn thành việc chuẩn bị bề mặt
  • Được chứng minh từ các thông số kỹ thuật của các lớp phủ thực tế: Xem thêm bài: phun bi làm sạch
    1. Tất cả thép đã chuẩn bị bề mặt phải được sơn lót trong vòng 4 giờ.
    2. Để tránh rỉ sét, thép đã chuẩn bị phải nhận được lớp sơn lót trong vòng 8 giờ.
    3. Thép không được bảo vệ trong vòng 8 giờ sẽ được làm sạch lại.
    4. Khi thép đã chuẩn bị phải được sơn lót trong vòng 24 giờ kể từ khi bắt đầu làm mài mòn.
    5. Tất cả thép đã phun bi làm sạch bằng hạt mài trong ca làm việc phải được sơn lót trong cùng ca làm việc đó.
    6. Thép đã chuẩn bị không được bảo vệ trong cùng một ca làm việc sẽ được làm sạch lại trước khi sơn.
    7. *Lưu ý: thông số kỹ thuật không yêu cầu sử dụng máy hút ẩm.

Vì sao phải có thời gian từ lúc chuẩn bị bề mặt đến sơn lót

  • Lớp sơn lót là để ngăn chặn sự suy giảm tổng thể của độ sạch bề mặt do gỉ sét gây ra
  • Các chất trong không khí ngưng tụ trên thép không được bảo vệ, quá trình ăn mòn được bắt đầu
  • Giúp hoàn thiệt sản phẩm đúng thời hạn tránh gây ra sự chậm trễ của dự án và thêm chi phí
Sản phẩm được làm sạch bề mặt - Trong phòng phun bi
Sản phẩm được làm sạch bề mặt – Trong phòng phun bi

Tiêu chuẩn ngành / Tài liệu tham khảo

Các tiêu chuẩn SSPC / NACE hợp nhất về phun bi làm sạch bằng hạt mài có các yêu cầu sau

    • Bất kỳ vết gỉ có thể nhìn thấy hình thành trên bề mặt thép sau khi phun bi làm sạch phải được loại bỏ bằng cách làm sạch lại
    • Rỉ sét trở lại (tái gỉ) xảy ra khi thép được làm sạch mới tiếp xúc với độ ẩm, nhiễm bẩn hoặc không khí ăn mòn
    • Khoảng thời gian giữa phun bi làm sạch và tái gỉ khác nhau rất nhiều từ môi trường này sang môi trường khác
    • Trong điều kiện môi trường xung quanh hơi lạnh, nếu không có hiện tượng nhiễm hóa chất, tốt nhất là phun bi làm sạch và phủ lên một bề mặt trong cùng một ngày
    • Các điều kiện khắc nghiệt có thể yêu cầu ứng dụng lớp phủ nhanh hơn để tránh nhiễm bẩn từ bụi rơi xuống

Kiểm tra tính khả thi

    • Các điều kiện xung quanh sẽ được theo dõi và ghi lại sau mỗi 2 đến 4 giờ kể từ khi làm sạch trong 30 giờ
    • Vào cuối 30 giờ, thép sẽ được kiểm tra tái gỉ và so sánh với sản phẩm ban đầu.(xem có bất kỳ thay đổi nào trên bề mặt đã xảy ra hay không)
    • Nếu có bất kỳ bằng chứng nào về sự tái gỉ có thể nhìn thấy hoặc sự thay đổi trên bề mặt thì không tiến hành sơn phủ

Tại sao chúng ta cần quan tâm

  • Khoảng thời gian giữa phun bi làm sạch và tái gỉ có thể khác nhau rất nhiều
    1. Từ vài phút đến vài tuần.
    2. Môi trường này sang môi trường khác.
    3. Ô nhiễm chất bẩn hóa học tồn dư trên bề mặt.
    4. Nồng độ ẩm trong không khí cao (sương mù / độ ẩm).
    5. Nhiệt độ bề mặt giảm xuống dưới nhiệt độ điểm sương hiện tại có thể khiến thép bị rỉ sét.

Tạo một tiêu chuẩn cho khoảng thời gian từ lúc chuẩn bị bề mặt đến sơn lót

    1. Sử dụng thiết bị khử ẩm là một lựa chọn nên xem xét.
    2. Người lập thông số kỹ thuật cần xem xét tất cả các yếu tố có thể ảnh hưởng.
    3. Ghi lại chất lượng của bề mặt được làm sạch trước khi tiến hành ứng dụng sơn lót.
    4. Kiểm tra, so sánh bề mặt sản phẩm làm sạch trước khi sơn phủ.

Viết bình luận

Chú ý: Không sử dụng các mã lệnh HTML!

Tin liên quan
