Dàn giáo là thiết bị chuyên dụng trong hầu hết các công trình xây dựng, nó có kết cấu bền vững gồm có 4 chân, 2 chéo và mâm thao tác gắn kết với nhau bằng vít . Ngoài ra giàn giáo là một hệ chống đỡ bằng khung cứng, có nhiệm vụ bảo đảm cho ván khuôn ở một độ cao nhất định theo yêu cầu, chống và nhận tất cả những tải trọng tác động lên nó, truyền qua các cây chống xuống nền đất hoặc vào các bộ phận công trình hiện có.
HÀN DÀN GIÁO BẰNG ROBOT HÀN
Do nó có vai trò quan trọng trong xây dựng và công nghiệp nên để sản xuất ra các loại dàn giáo để phục vụ sản xuất là nhu cầu tất yếu trong xây dựng. Weldtec sẽ giới thiệu với các bạn phương án hàn dàn giáo bằng robot , với năng suất cao và tốc độ hoàn thảnh nhanh nhất.
HÀN DÀN GIÁO BẰNG ROBOT HÀN
1.Làm thế nào để hàn nhiều loại giàn giáo và phương án hàn.
2.Phương pháp hàn giáo nêm bằng Robot
3.Phương án hàn giàn giáo hoa thị( Giáo đĩa)
Làm thế nào để hàn nhiều loại giàn giáo
– Để hàn được loại giàn giáo 1,5m và 1,7m trên cùng một Robot hàn. Yêu cầu đồ gá hàn phải gá được 2 sản phẩm.
– Để làm được điều đó bắt buộc các cữ, chốt định vị chi tiết hàn phải di chuyển được.
– Hoạt động di chuyển sẽ được cố định bằng vít chìm bắt vào sàn đồ gá.
– Hình ảnh mô phỏng: (Slide next)
Hình ảnh (Được thiết kế trên cùng một đồ gá )
– Giàn giáo 1,5m ( Hình ảnh bên trái): Cữ tại chi tiết màu đỏ sẽ được di chuyển.
– Giàn giáo 1,7m ( Hình ảnh bên phải): Được bổ sung thêm cữ , chốt định vị và chốt được bắt ốc chìm dưới.
Chi tiết thanh ngang( Màu da cam + màu xanh lá cây với giáo 1,7m) .
– Chiều dài chi tiết bằng nhau nên đồ gá hoàn toàn không gặp khó khăn trong khâu gá 2 này.
Phương pháp hàn (Được thiết kế trên cùng một đồ gá )
– Giàn giáo 1,5m và 1,7 m được sử dụng trên một đồ gá hàn, mang đến sự linh động trong sản xuất.
– Hệ thống đồ gá được kẹp bằng xilanh khí nén giúp tiết kiệm thời gian và tăng năng suất
Với 1 Robot Panasonic TL-2000 hoàn toàn hàn được giàn giáo 1,5m và 1,7m trên cùng một đồ gá.Phương án dùng robot sẽ đem lại chất lượng sản phẩm cao, tăng năng suất, tránh phụ thuộc vào con người mang tới cho khách hàng lợi ích lâu dài.Thời gian hàn xong một sản phẩm áp dụng phương án hàn số 2. Tính cho giàn giáo 1,7m do nhiều đường hàn hơn.
Từ bảng tính toán ta thấy: với tốc độ hàn 300mm/phut thì để hàn hết chiều dài đường hàn mất 4.8 Phút.
-Thời gian gá lắp tùy phụ thuộc vào tay nghề nhanh hay chậm của công nhân ( Dựa vào thực tế chọn 4 phút)
-Thời gian tay máy di chuyển ngoài: Tùy vào lập trình, trục nhanh nhất tốc độ 628 độ/s, chậm nhất là: 225 độ/s.( Chế độ tốc độ di chuyển chậm: Chọn 4 Phút). Tốc độ tay máy( Hình ảnh thông số)
Thực hiện công việc
– Nguyên tắc: Robot hàn đồ gá số 1, công nhân gá đồ gá thứ 2 và ngược lại. Tức là: Một Robot hàn sẽ có 2 đồ gá, khi Robot hàn đồ gá số 1 thì công nhân sẽ gá chi tiết vào đồ gá số 2 và ngược lại.Do đó robot hàn liên tục năng suất tăng cao. Nghĩa là: Theo tính toán để hàn xong 1 sản phẩm hết 12.8 phút. Nếu áp dụng nguyên tắc này thì sẽ giảm được thời gian công nhân gá, do vậy sản phẩm thứ 2 hoàn thành mất: 8.8 Phút.
Tóm lại: Robot hàn sẽ đạt được năng suất tối đa trong sản xuất.Hàn liên tục 9 phút sẽ hoàn thành được 1 sản phẩm.
Phương án hàn giáo nêm bằng Robot

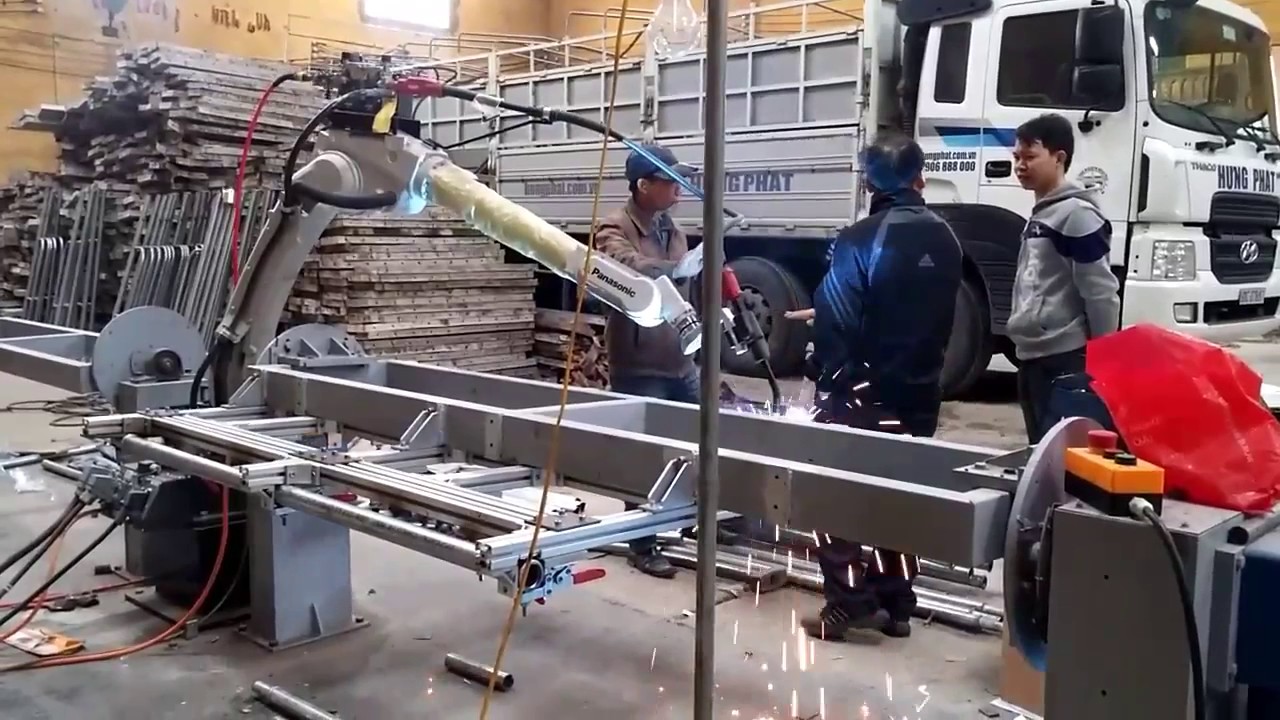

Để hàn được giáo nêm thì yêu cầu độ chính xác làm phôi sẽ cao hơn rất nhiều, đặc biệt là phần gia công nêm, tránh ba via.Dưới đây là hình ảnh Robot Panasonic hàn giáo nêm.
Phương án hàn giàn giáo hoa thị
– Sử dụng phương pháp hàn tự động.12 mỏ, 12 nguồn hàn.
Sử dụng nguồn hàn Panasonic: YD-350 RX1
Tính toán thời gian hàn đồng thời các mỏ:
Chu vi của đường tròn đĩa hàn gắn với cột: 132mm.
Tốc độ hàn của máy: 300mm/ Phút
Thời gian hàn xong: 132/300= 0.44 (Phút)
Thời gian gá đính: 3( phút)
Do vậy hàn xong chi tiết: 3.44( Phút)
Nguyên lý hoạt động như hình ảnh dưới:
KẾT LUẬN
– Phương án hàn bằng Robot cho 2 loại giàn giáo hoàn toàn phù hợp và đạt được sự linh động về mặt sản phẩm, giảm chi phí về làm đồ gá.
– Bằng sự tính toán các thông số trên, ta có thể biết được thời gian hàn ra sản phẩm từ đó tính được năng suất, hiệu quả mà Robot mang lại.
– Phương án hàn giàn giáo hoa thị tự động, tính hiệu quả và năng suất cao. Phù hợp với hàn số lượng lớn.
